Máy bọc phim kéo dài tự động.

Nguyên tắc làm việc:

Thông số kỹ thuật

Chức năng và tính năng cốt lõi:

Các ngành và kịch bản có thể áp dụng

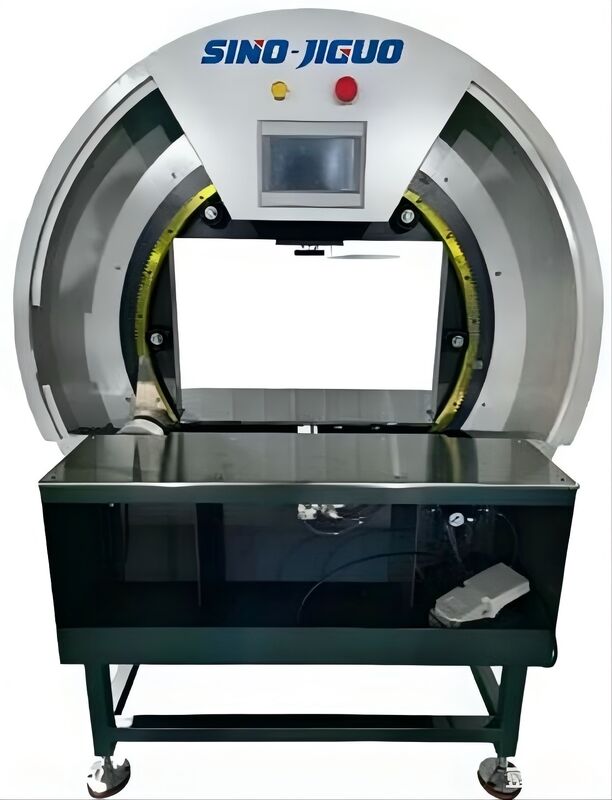

6.1 Vòng quay hình khuyên (Bộ phận dẫn động lõi)

• Chức vụ: Cụm hình tròn lớn màu trắng trên khung máy lớn.
• Chức năng: Là bộ phận chuyển động cốt lõi, nó đi kèm với một bộ truyền động và bánh răng tích hợp bên trong. Nó thúc đẩy giá đỡ phim thực hiện xoay 360° tốc độ cao để hoàn thành việc quấn xoắn ốc trên thùng carton. Sử dụng ổ trục xoay có độ chính xác cao, nó chạy ổn định với độ ồn thấp và là chìa khóa cho hiệu quả quấn ổn định và hiệu quả liên kết chắc chắn.

6.2 Bộ phận vận chuyển và tháo cuộn phim

• Chức vụ: Trục cuộn màng trắng được lắp bên trong vòng quay, như minh họa ở phía dưới bên trái của hình.
• Chức năng: Dùng để đựng cuộn màng căng PE. Được trang bị bộ điều chỉnh độ căng tích hợp và cơ chế kéo căng trước tùy chọn để kiểm soát độ căng của màng. Nó thực hiện việc kéo dãn màng, giữ cho gói hàng được bọc chặt, giảm mức sử dụng màng và giảm chi phí vật liệu.

6.3 Sàn thao tác & kết cấu vận chuyển bằng thép không gỉ

• Chức vụ: Bệ kim loại trung tâm của máy.
• Chức năng: Hỗ trợ thùng carton và hàng hóa được bọc. Bề mặt nhẵn, chống mài mòn giúp cho việc xếp và dỡ hàng bằng tay trở nên dễ dàng. Các mẫu được chọn có thể được kết nối với dây chuyền sản xuất để đóng gói liên tục hoàn toàn tự động. Cảm biến quang điện tích hợp tự động phát hiện hàng hóa và bắt đầu quy trình gói hàng.

6.4 Bảng điều khiển cảm ứng PLC

• Chức vụ: Màn hình hiển thị gắn phía trên vòng quay.
• Chức năng: Bộ điều khiển trung tâm của toàn bộ máy. Người dùng có thể thiết lập các lớp bọc, tốc độ quay, độ căng màng và tỷ lệ chồng chéo một cách tự do. Bắt đầu bằng một cú nhấp chuột có sẵn để vận hành dễ dàng. Nhiều nhóm cài đặt tham số có thể được lưu cho các sản phẩm khác nhau. Người vận hành mới có thể làm quen với thao tác trong thời gian ngắn.

6.5 Nút khởi động và dừng khẩn cấp

• Chức vụ: Nút dừng khẩn cấp màu đỏ và nút khởi động màu xanh lá cây bên cạnh bảng điều khiển.
• Chức năng: Nút màu đỏ tắt máy ngay lập tức trong trường hợp khẩn cấp để đảm bảo an toàn vận hành. Nút màu xanh lá cây kích hoạt quá trình gói. Cả hai nút đều được sản xuất theo tiêu chuẩn an toàn công nghiệp.

6.6 Công tắc bàn đạp chân

• Chức vụ: Thiết bị điều khiển bằng chân ở mặt ngoài của máy.
• Chức năng: Nó giải phóng đôi tay của người vận hành. Sau khi đặt hàng, bạn chỉ cần đạp lên bàn đạp để bắt đầu gói hàng. Nó cải thiện đáng kể sự thuận tiện trong vận hành, hoàn hảo cho các tình huống làm việc với việc tải và dỡ tải thường xuyên.

6.7 Khung Máy & Tấm Bảo Vệ An Toàn

• Chức vụ: Khung thép màu xám ở đáy máy.
• Chức năng: Đóng vai trò là bệ đỡ chịu lực chính. Được làm bằng thép hàn cường độ cao, nó duy trì sự ổn định tuyệt vời trong quá trình vận hành tốc độ cao. Cấu trúc bảo vệ được bao bọc hoàn toàn giúp ngăn ngừa các mối nguy hiểm về an toàn do vòng quay gây ra, đồng thời bảo vệ các bộ phận truyền động bên trong khỏi bụi bẩn.
